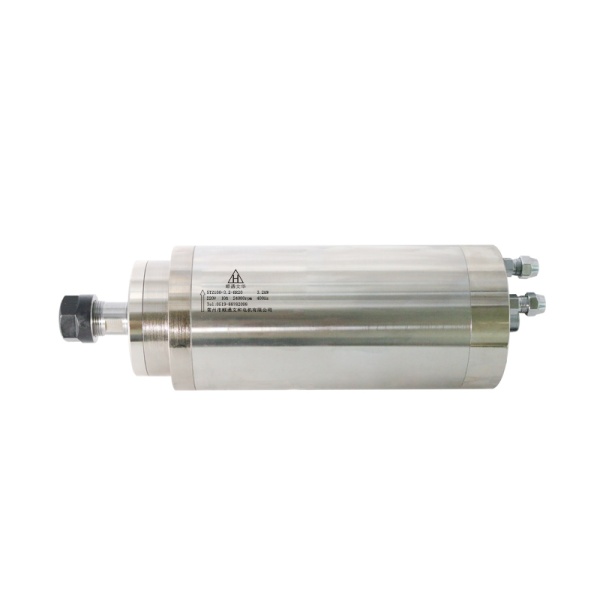

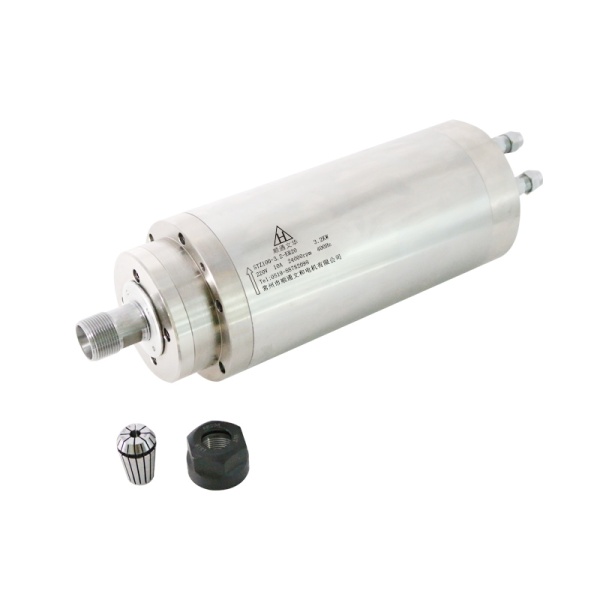

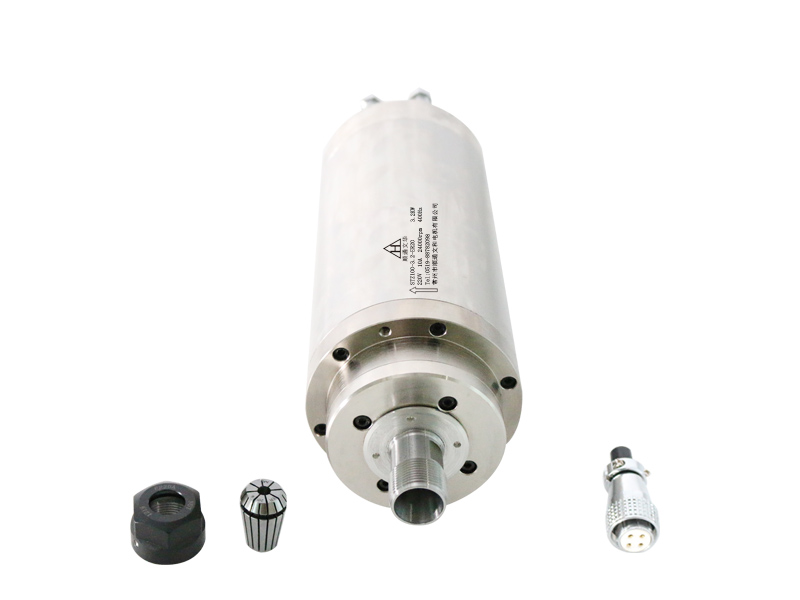

اسپیندل 3.2 کیلووات hqm اچ کیو ام مدل W032-100-2038-24 آب خنک قطر 100 میلی متر (380V/3.2KW/ER20/24000RPM) (اورجینال وارداتی)

  • اسپیندل موتور hqm اچ کیو ام مدل W032-100-2038-24 آب خنک
  • قطر 100 میلی متر
  • ساخت چین
  • کولت ER20
  • توان 3.2KW
  • دور 24000RPM
  • ولتاژ 380 ولت
تماس بگیرید
اضافه به سبد خرید
اینورتر 4 کیلووات آلفا alpha سه فاز فرکانس بالا 1000 هرتز مدل H300-T4GB/5.5PB
(+ 13,184,700 تومان)
اینورتر 4 کیلووات آلفا alpha سه فاز فرکانس بالا 600 هرتز مدل H200A-T4GB/5.5PB
(+ 10,786,900 تومان)
اینورتر 4 کیلووات سه فاز delta دلتا 380 ولت سری C2000 مدل VFD040C43A
(+ 25,877,700 تومان)
اینورتر 4 کیلووات فوتک Fotek (اینوت invt) 9.5 آمپر 380 ولت سه فاز کد GD20-004G-4
(+ 15,490,000 تومان)
  • توضیحات محصول
  • مشخصات فنی
  • نظر کاربران

اسپیندل موتور Spindle Motor hqm اچ کیو ام مدل W032-100-2038-24 آب خنک قطر 100 میلی متر یکی از قطعات اصلی دستگاه های سی ان سی cnc می باشد.

W030-100-2038-24

نوع

آب خنک

کولت

ER20

توان

3.2 kw

قطر

80 میلی متر

دور

24000

ولتاژ

380



اسپیندل موتور، در خانواده موتورها در سری AC موتورهای دسته بندی می شود و اساس کار آن چرخاندن ابزار و قطعه کار می باشد. اسپیندل موتورها به وسیله درایوهای فرکانس بالا که به اینورترها معروفند کنترل می شوند. فرکانس برق مهمترین عامل سرعت اسپیندل موتور می باشد. اگر اسپیندل موتور را به برق سه فاز شهری وصل کنیم مانند یک موتور عادی شروع به کار می کند که این سرعت برای دستگاه های صنعتی کاربردی ندارند. برق سه فاز شهری باعث می شود که موتور، جریان برق را از بین ببرد و موتور بسوزد، به همین دلیل اینورتری که به دستگاه متصل می شود براساس قدرتی که موتور دارد جریان برق را در آن ایجاد می کند و دور موتور دستگاه را تا حد زیادی افزایش می دهد.

اینورتری که به دستگاه متصل می شود براساس قدرتی که موتور دارد جریانش تغییر می کند و دور موتور دستگاه را تا حد زیادی افزایش می دهد. کیفیت اسپیندل سی ان سی cnc چوب، اسپیندل سی ان سی cnc طلا و اسپیندل سی ان سی cnc سنگ بسیار مهم است زیرا این دستگاه ها عملیات حکاکی انجام می دهند.

در انتخاب یک اسپیندل موتور با کیفیت باید به نکات زیر توجه ویژه ای داشت:

قدرت اسپیندل موتور

معمولا هرچه قدرت اسپیندل بیشتر باشد قیمت آن نیز بالاتر خواهد بود. اسپیندل موتور با قدرت بیشتر ابزار بزرگتری را می چرخاند و سطح بیشتری را براده برداری می کند در نتیجه سرعت ماشین کاری بهتر خواهد بود. برای اسپیندل کار سنگ اسپیندل 5 کیلووات به بالا، برای سی ان سی چوب یا cnc چوب اسپیندل 3 کیلو وات و بیشتر و برای اسپیندل دستگاه های cnc سی ان سی طلا اسپیندل 0.7 کیلووات و بیشتر توصیه می شود.

سرعت اسپیندل موتور

اسپیندل موتورها برای سرعت های بالا تولید می شوند، سرعت اسپیندل موتور بستگی به شرایط کاری دارد و از 6000 دور بر دقیقه تا 60000 دور بر دقیقه هم می رسد. در حال حاضر اسپیندل های با سرعت 120000 دور در دقیقه هم تولید شده است. برای دستگاه های سی ان سی cnc چوب سرعت بین 18000 تا 36000 دور در دقیقه پیشنهاد می شود چون سرعت بیش از این چوب را می سوزاند و رنگ سطح چوب را تغییر می دهد.

ابزار گیر در اسپیندل موتور

وظیفه اصلی اسپیندل، گرفتن و چرخاندن ابزار است. نحوه ی گرفتن ابزار معمولا از 2 نوع استاندارد پیروی می کند: 1) مورس: یک قلم بند مخروطی داخل قسمت مخروطی اسپیندل قرار گرفته و با فشار هوا فیکس می شود. در این روش تعویض ابزار سریع و راحت است و معمولا در اسپیندل های تکنولوژی که تعویض ابزار اتوماتیک است استفاده می گردد. 2) کولت (ER collet): قطعه مخروطی شکل که اصطلاحا فشنگی نامیده می شود داخل قسمت مخروطی اسپیندل قرار می گرد، وقتی مهره بسته می شود فشنگی داخل می رود و علاوه بر فیکس شدن و مرکز کردن ابزار در محل خود محکم می شود.

این موتور ها به نوعی طراحی شده اند که می توانند بر اساس نیاز، با سرعت بسیار زیاد و یا قدرت بسیار زیاد عمل کنند. به عنوان مثال برای داشتن سرعت 55 هزار دور در دقیقه می بایست تغییراتی در ساختار استاتور و روتور و سیستم خنک کاری و بلبرینگها و ...  ایجاد شود. با تکیه بر صنعت اسپیندل موتورها به این امر دست پیدا می کنیم. زمانی هم که دقت در حرکت مد نظر باشد مانند سرو اسپیندل ها که میزان دوران را کنترل می کند، فعالیت هایی مانند قلاویز کاری و رزوه زدن و ... انجام می شود. مواقعی هم که قدرت و توان ماشین کاری مدنظر باشد توسط مجموعه های واسط قدرت ماشین کاری به وسیله ی تسمه از موتور به کلگی وارد می شود. کلگی با دارا بودن یاتاقان های بسیار قوی و دقیق، براده برداری سخت و خشن را به آسانی امکان پذیر می کند.

در نوعی از تقسیم بندی اسپیندل موتورها به دو دسته تقسیم می شوند:

  • ماشین کاری دقیق (Precision machined spindle): دارای سرعت بالا و قدت پایین
  • ماشین کاری توان بالا (High power cutting spindle): استفاده در براده برداری در ماشین کاری های 2بعدی و 3 بعدی

امروزه غالبا در این دسته از ساختار AC موتور بدون جاروبک (Brushless AC motor) استفاده می شود. در سیستم پیشین اسپیندل های جاروبک دار (Bruch Ac Motor) مورد استفاده قرار می گرفت که به دلیل ذغالی بودنشان نواقصی مانند محدود بودن دور و نیاز به تعویض ذغال پس از مدت مشخصی داشتند.

اسپیندل موتورها در نوع خنک کاری باهم تفاوت دارند، و به دو دسته ی اسپیندل هوا خنک و اسپندل آب خنک تقسیم می شوند.

دسته ی هوا خنک به دو روش امکان پذیر می شود، حالت اول: اسپیندل موتور توسط فنی که بالا آن قرار دارد خنک می شود. حالت دوم: خنک کاری اسپیندل توسط پروانه ای که در انتهای اسپیندل قرار دارد و با دمیدن باد به پره هایی که اطراف اسپیندل قرار دارند این امر انجام می شود.

عملکرد دسته ی آب خنک به این صورت است که خنک کاری اسپیندل توسط سوراخ هایی که در داخل پوسته ی آن وجود دارد و باعث گردش آب در شیار های داخل پوسته می شود انجام می گردد. نقطه قوت روش آب خنک، صدای کم آن است اما ضعف آن ایجاد رسوب است. با توجه به سرعت بالای اسپیندل ها، معمولا برای حرکت مورد استفاده قرار می گیرند. با ایجاد فرکانس مناسب توسط اینورتر ها (به عنوان مثال 400 هرتز یا 800 هرتز) دور موتور به دور نامی می رسد.

دسته ی دیگری از اسپیندل ها می توان به اسپیندل راست گرد، اسپیندل چپ گرد، اسپیندل تیغ خور، اسپیندل لبه چسبان، اسپیندل دوربالا و اسپیندل دورپایین اشاره کرد.

در اسپیندل ها برای رسیدن به سرعت بالا به عنوان مثال 24000 دور، از بلبرینگ های سرامیکی استفاده می شود زیرا این نوع بلبرینگ ها در دور های بالا مقاومت بیشتری در برابر دما دارند و تغییر سایز نمی دهند.

برای انتخاب اسپیندل مناسب چند نکته باید مد نظر قرار داده شود:

انتخاب توان متناسب با کار

در صورت انتخاب توان بالاتر از توان مورد نیاز، هزینه ی بالاتر و مصرف انرژی بیشتری خواهید داشت.

توجه به سرعت دورانی

در سرعت های بالا شکست ابزار و صدای زیاد ماشین عموما وجود دارد.

ابزار گیر

ماکزیمم قطر ابزار توسط فشنگی که سر اسپیندل قرار می گیرد مشخص می گردد(به عنوان مثال اسپیندل ER32 یا ER25). کولت ها را می توان هم به صورت دستی و هم به صورت اتوماتیک (در اسپیندل تول چنج تعویض ابزار) تعویض نمود.

برخی برندهای اسپیندل که در بازار ایران مورد استفاده قرار میگیرند: اسپیندل موتور چینی HQM، اسپیندل موتور ایتالیایی HSD (در دو تیپ تولزچنج و ساده)، اسپیندل موتور چینی HQD، اسپیندل موتور ترکیه ای آرل Arel، اسپیندل موتور هرتز Hertz (ساخت ترکیه)، اسپیندل موتور ایرانی سهند

برند های زیادی در این زمینه فعالیت دارند که میتوان از:

  • اسپیندل موتور ng ان جی
  •  اسپیندل موتور mash ماش
  •  اسپیندل موتور CCW
  •  اسپیندل موور CC+ سی سی
  •  اسپیندل موتور techno تکنو
  •  اسپیندل موتور hiteco هیتکو

اسپیندل موتورها در صنایع مختلفی کاربرد دارند، مانند اسپیندل موتور ماشین آلات فرم دهی، اسپیندل دستگاه روتاری، اسپیندل سی ان سی cnc روتاری، اسپیندل موتور ماشین آلات بسته بندی، ماشین آلات برش نظیر لیزر، پلاسما، هواگاز، پانچ؛ اسپیندل موتور ماشین ابزار نظیر تراش و فرز و سنتر و بورینگ، سنگ محور، دریل؛ اسپیندل موتور ماشین آلات سی ان سی CNC چوب، سنگ، شیشه، طلا سازی، پلاستیک و انواع ربات های فرزکاری.

تعمیر اسپیندل موتور

تعمیر تخصصی انواع اسپیندل موتور ها در شرکت سی ان سی پارتس انجام می گردد. خدماتی از جمله تعویض بلبرینگ های آسیب دیده، اصلاح سر اسپیندل در اثر ساییدگی، سوختن موتور و سیم پیچ، شکستن پروانه انتهای اسپیندل موتور، خرابی شاخک های اسپیندل های toolchange تول چنج، خراب شدن انکودر (در سرو اسپیندل ها) هم محور کردن بلبرینگ ها و روتر، انجام تست های عایقی، الکتریکی و مقاومتی.

همچنین شرکت سی ان سی پارتس آماده ارائه خدماتی از جمله فروش و تعمیر اسپیندل toolchange تول چنج HSD، اسپیندل toolchange تول چنج HQD، اسپیندل toolchange تول چنج NG، اسپیندل toolchange تول چنج چینی، اسپیندل toolchange تول چنج ترک، اسپیندل toolchange تول چنج ایتالیایی، اسپیندل toolchange تول چنج ایرانی، اسپیندل toolchange تول چنج آرل Arel می باشد.

مشخصات فنی

چین
HQM
آب خنک
24000 rpm
3.2 KW
ER20
100mm
380
